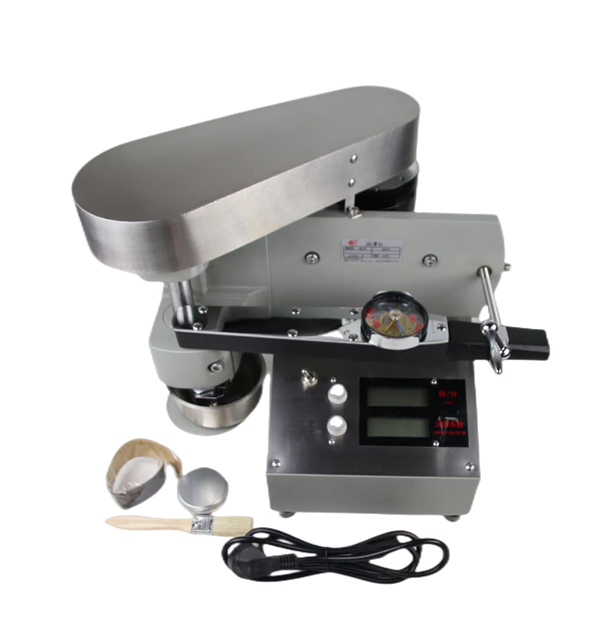

在油田钻井时，井壁对钻杆旋转所产生的摩擦力的抗矩被称作扭矩，而对起下钻所产生的摩擦力称为阻力。为了减小阻力和扭矩，改善和提高其润滑性能，在钻井液中加入许多不同材料的添加剂，使钻井液的润滑性达到最优效果。钻井液的润滑性（即钻具与井壁之间阻力）是定向钻井方面特别重要的特性。为了达到提高钻井液润滑性的目标，润滑性添加剂不但要使井眼规整，而且还须无毒、可生物分解、不会在水面上形成油性细微悬浮物。而评估各种润滑性添加剂的类型、品质在钻液中的特性，无法通过现场的钻机来完成，因此，设计研制了润滑仪用来测试钻井液的润滑性。 润滑仪用于测量钻井液的润滑质量，为评价可能需用的润滑添加剂的类型和数量提供数据。为确保快速、安全、有效地钻井提供准确可靠数据。

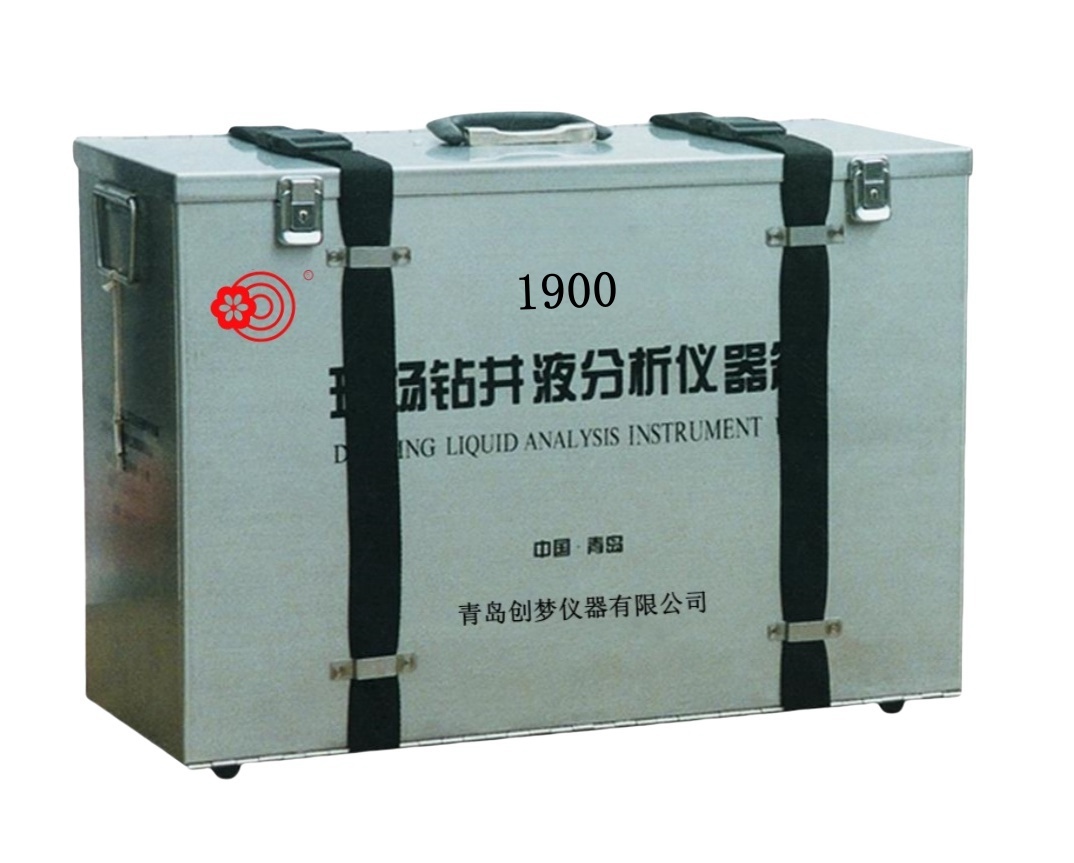

1900型现场钻井液分析仪器箱是钻井现场、野外勘探理想的多功能综合性配套钻井液分析仪器。该配套箱是将1100型电动六速旋转粘度仪、1611 型 高速搅拌机及配件相配套合理的组合安放在一不锈钢箱体内，使用方便可靠，移动灵活安全。 1 、1100 型六速旋转粘度计主要用于牛顿流体及非牛顿流体的粘度测量 及流变特性，同时，可进行动、静切力、流性指数和稠度系数一系列技术参数测定。具有操作方便，测试准确的特点 。 2 、1611型高速搅拌机是石油勘探、钻井业的专用实验设备。由主电机带动皮带传动搅拌轴，主要用于搅拌各种石油钻探用的钻井液。电机控制是靠电源调 速器，采用无级调速， 由电源调速器面板处数字显示实际搅拌转速。调速范围 4000~11000r/min。搅拌叶片采用 API 标准制作。结构简单合理可靠，具有启动 力矩大，调速方便、可靠等特点 。

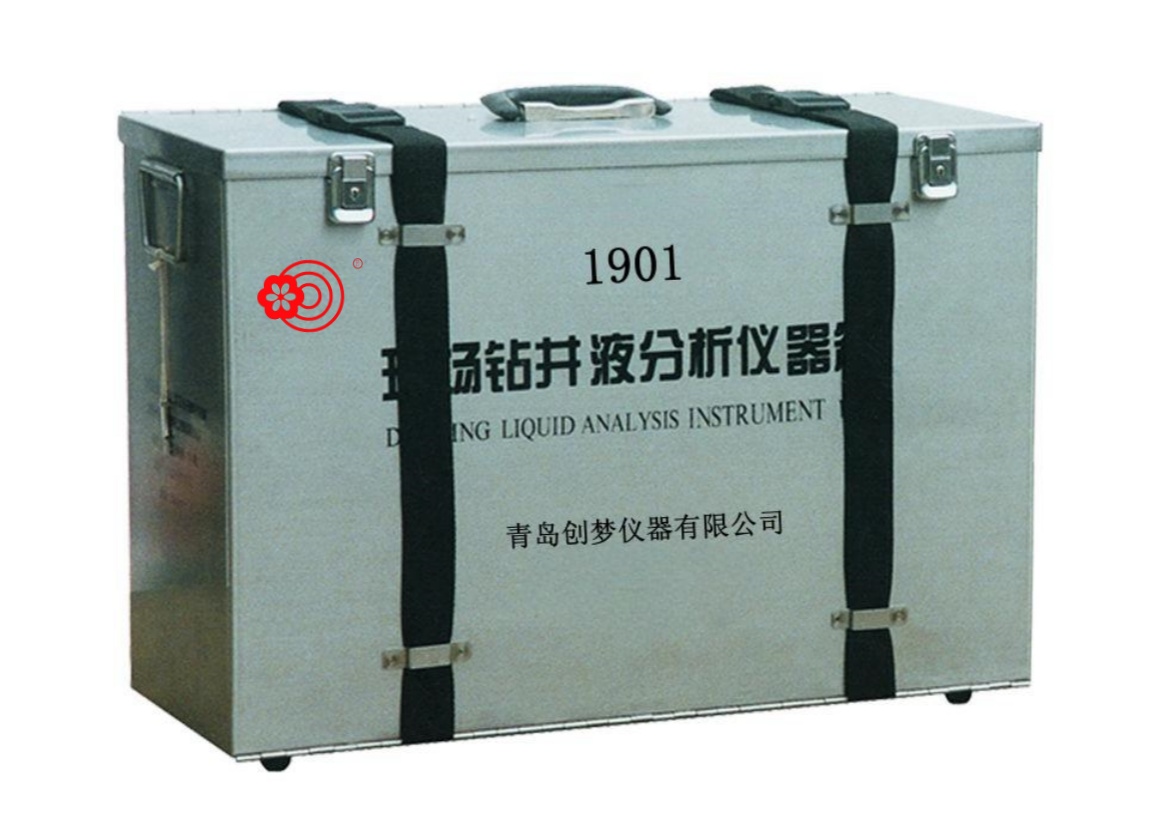

一、 概述 1901型现场钻井液分析仪器箱是钻井现场、野外勘探理想的多功能综合性配套钻井液分析仪器。该配套箱是将 1401型泥浆固相含量测定仪、1200型 中压滤失仪、1000型液体密度计、1410 型泥浆含砂量测定仪、1110-4 型马氏漏斗粘度计及配件相配套合理的组合安放在一不锈钢箱体内，使用方便可靠，移动灵活安全。 1 、1401型钻井液固相含量测定仪是用来分离和测定钻井液样品中水、油和固相体积的仪器。在蒸馏器内加热已知体积的水基钻井液样品,使其液相组分蒸发,而后使之冷凝并收集在量筒内,液体体积直接从量筒中油相和水相的读值确定。总的固相体积 (悬浮的和溶解的) 从差值 (样品总体积－液相体积)得到。由于任何溶解的固体将留在蒸馏器内。所以必须经过计算才能确定悬浮固相体积。也能通过计算得到低比重固相和加重材料的相对体积。是了解固相浓度和组成水基钻井液粘度、滤失控制的基础。其特点为结构简单，操作方便，是实验室和现场理想适用的专用仪器。 2 、1200型中压滤失仪是将一定量的钻井液，注入筒状的钻井液杯中，上紧杯盖，接通气源将压力调至 0.69MPa打开放气阀,气源进入钻井液杯中

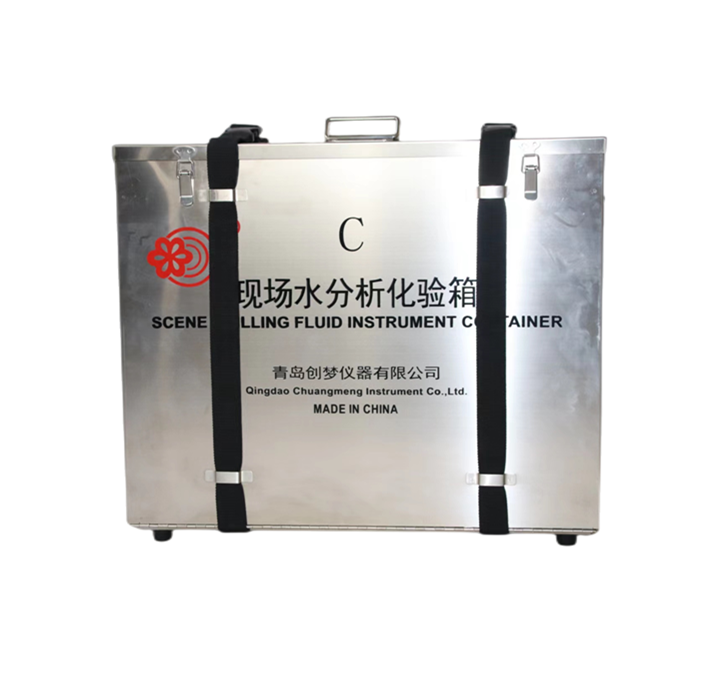

现场水分析仪器 是钻井现场、野外勘探理想的多功能综合性配套水分析仪器。该配套箱是将滴定台、1ml 刻度吸管、5ml 刻度吸管、10ml 刻度吸管、玻璃搅拌棒、温度计 0~300℃、冲洗瓶、酸式滴定管、碱式滴定管 、5ml 注 射器、2ml 注射器、10ml 量筒、50ml 量筒、洗耳球、滴瓶 60ml 、100ml 烧 杯、 150ml三角烧瓶、毛刷、工具包及配件相配套合理的组合安放在一不锈钢箱体内，使用方便可靠，移动灵活安全。

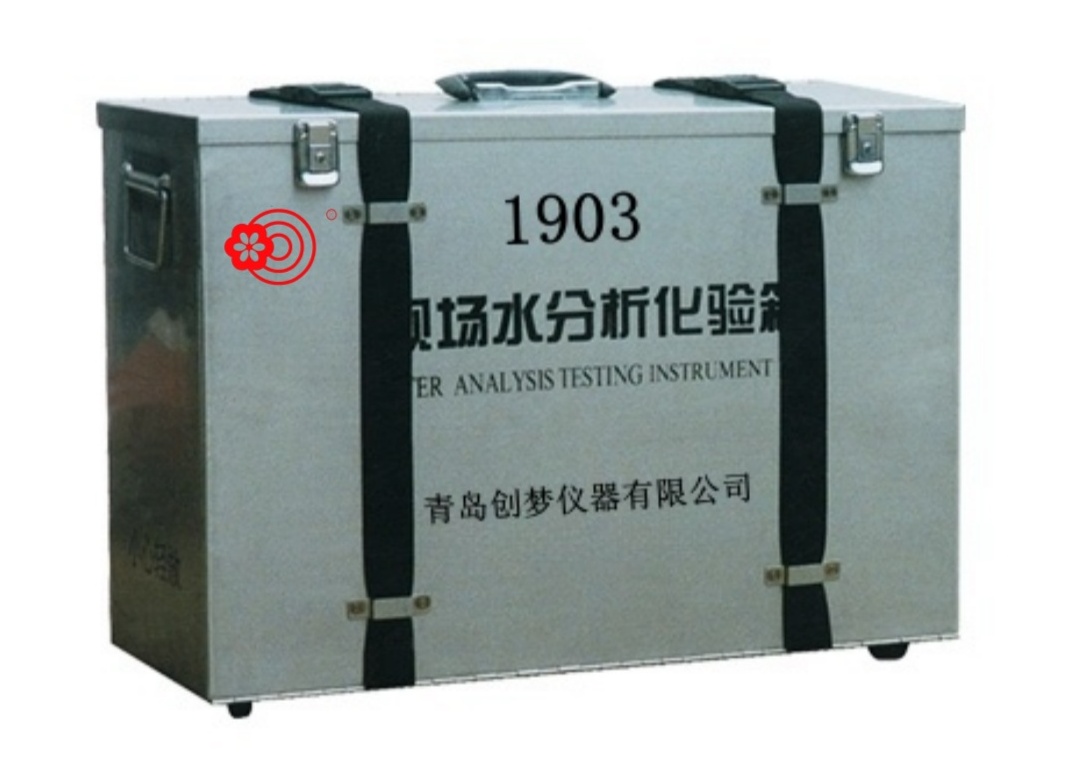

现场水分析仪器 1903箱是钻井现场、野外勘探理想的多功能综合性配套水分析仪器。该配套箱是将电导率测定仪、酸度计、电子天平、工具包、组合电源插座、药勺、1000W 电炉子、电源线、细口瓶(棕色)250ml、细口瓶(白色)250ml、及配件相配套合理的组合安放在一不锈钢箱体内，使用方便可靠，移动灵活安全。

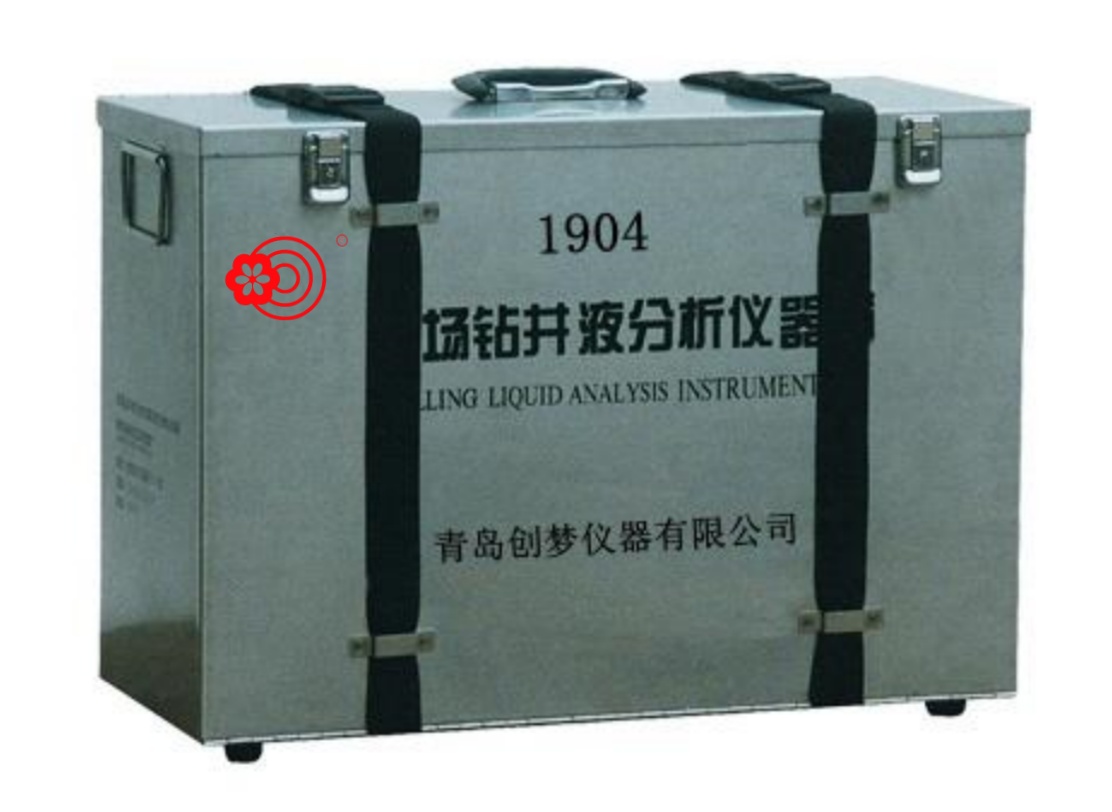

1904型现场滤失粘附系数箱是钻井现场、野外勘探理想的多功能综合性配套钻井液分析仪器。该配套箱是将1211型高温高压滤失仪、1801型粘附系数测定仪、及配件相配套合理的组合安放在一不锈钢箱体内，使用方便可靠，移动灵活安全。 1 、1211型高温高压滤失仪是一种摸拟深井（高温高压）下钻井液和水泥浆的滤失量，并同时可制取在高温高压状态下，滤失后形成的滤饼。是按照美国石油协会（API）规范制造,具有精度高，重复误差小，操作简单，测试数据准确等特点。广泛使用于各油田、科研院所、实验室等部门。 2 、1801型粘附系数测定仪是一种模拟性的试验分析仪器，主要用于监测深井中钻具与井壁钻井液间的摩擦系数，以便及时处理钻井液，改善其润滑性能，防止卡钻事故的发生，为确保快速、安全钻井提供准确可靠数据。具有结构紧凑，测试精度高，操作方便等特点。广泛使用于各油田、科研院所、实验室等部门。

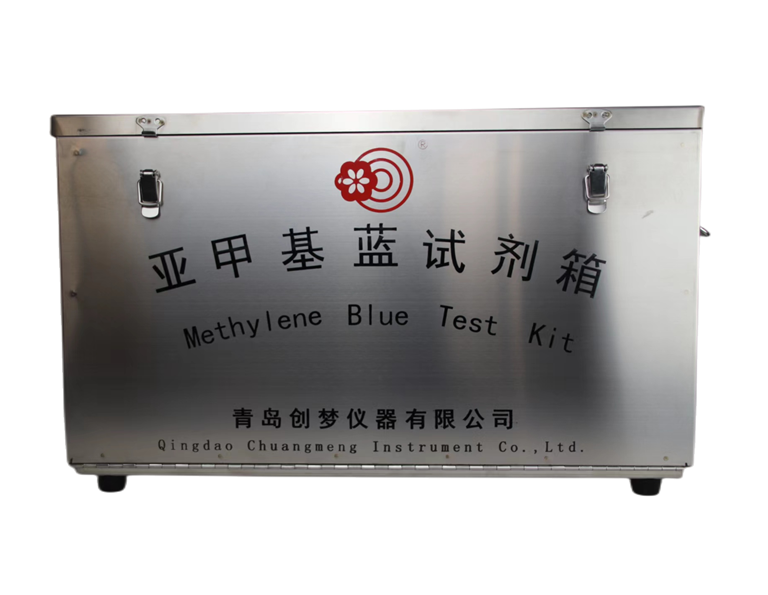

1910型搬土含量测试箱是用亚甲基兰测定（MBT）方法测定的活性搬土（粘土）含量的仪器箱，用亚甲基兰容量可估算钻井液中固相的总阳离子交换容量（CEC）。

2001型常压稠化仪参照美国API 规范10A“油井水泥材料和试验规范”和API推荐做法10B-2“测定油井水泥的推荐做法”设计，用于测量水泥浆稠度，还可用于水泥浆游离液（游离水）测量、静态滤失试验等多项油井水泥试验。在大气压下，最高加热温度为200℉（93℃）。 仪器适用于从事油井水泥研究、水泥外加剂研究和测试和泥生产厂家产品质量检验工作，也适合各油井服务公司的研究室和现场实验室使用。

2002型常压稠化仪参照美国API 规范10A“油井水泥材料和试验规范”和API推荐做法10B-2“测定油井水泥的推荐做法”设计，用于测量水泥浆稠度，还可用于水泥浆游离液（游离水）测量、静态滤失试验等多项油井水泥试验。在大气压下，最高加热温度为200℉（93℃）。 仪器适用于从事油井水泥研究、水泥外加剂研究和测试和泥生产厂家产品质量检验工作，也适合各油井服务公司的研究室和现场实验室使用。

青岛创梦仪器有限公司生产的2011型便携式增压稠化仪是严格按照美国石油学会（API）规范10的要求制造，是专用于测量水泥浆稠化时间的仪器。 水泥浆稠化时间是进行一次或二次固井前必须测量的一项重要指标，相应的技术要求和操作程序在美国（API）规范10推荐测试方法RP-10B中有详细说明。 2011型便携式增压稠化仪具有较宽的压力和温度范围。该仪器结构紧凑，体积较小，可放置在一般实验室的工作台上；釜体采用高强度合金材料制作；其主要控制及执行单元采用进口部件（德、日、美等国），能够完成绝大多数美国石油协会所要求的高温高压实验方案。 2011型便携式增压稠化仪操作非常简便，所有控制阀门和开关均布置在前面板上，压力可由前面的压力表指示。.温度控制器自动地控制水泥浆的升温速率（即升温梯度），当温度达到所需值时，温控器自动的保持恒定的目标温度。压力控制通过释压阀和泵开关控制液力泵的输入气压来完成，用户也可选购我厂生产的4000计算机数据采集系统与控制系统，将测试结构送入计算机（PC），实现试验数据的实时采集、储存及打印。 水泥浆的稠度是经电位器标准弹簧上的受力得出。当浆杯按规定转速转动时，浆杯内的浆

2012型高温高压稠化仪是严格按照美国石油学会（API）规范10的要求制造，是专用于测量水泥浆稠化时间的仪器。 水泥浆稠化时间是进行一次或二次固井前必须测量的一项重要指标，相应的技术要求和操作程序在美国（API）规范10推荐测试方法RP-10B中有详细说明。 2012型高温高压稠化仪具有较宽的压力和温度范围。该仪器结构紧凑，体积较小，可放置在一般实验室的工作台上。釜体采用高强度合金材料制作，其主要控制及执行单元采用进口部件（德、日、美等国），能够完成绝大多数美国石油协会所要求的高温高压实验方案。 该产品操作非常简便，所有控制阀门和开关均布置于前面板上，温度和稠度可方便地由装在面板上的显示仪表和记录仪表读出，压力可由压力表指示。温度控制器自动地控制水泥浆的升温速率（即升温梯度），当温度达到所需值时，温控器自动保持恒定的目标温度。压力控制通过释压阀和泵开关控制液力泵的输入气压来完成，温度和稠度数值由系统笔式记录仪绘制， 仪器仪表板上的温度控制器也同时显示釜体内的实时温度，用户也可选购4000计算机数据采集器与控制系统，将测试结构送入计算机（PC），实现试验数据的实时采集、储存及打印。

1、面临的难题 高温沉降稳定性是表征双高钻井液高温稳定性的重要指标之一，目前主要通过简单的玻璃棒自由落体和上下密度差来表征，存在无法定量、实验结果误差大、重复性差等问题，无法为现场双高钻井液技术提供理论支撑，在一定程度上阻碍了双高钻井液技术的进步。 2、研究现状 石油行业现有的重晶石沉降测试方法，是针对不同的沉降条件建立的，如模拟静态条件、动态条件、倾斜角度、流动回路、高温高压等。文献报道的沉降测试方法有多种，包括传统的老化罐静态沉降测试法，黏度计沉降测试法、大型的能够模拟现场的流动回路的沉降测试法。 静态沉降测试是评价钻井液在井筒内静态条件下沉降趋势的方法。将钻井液加入不锈钢罐中，在特定温度下静态放置一段时间后，分别测量钻井液液柱上部 (游离液体下层 )密度和底部的密度。SF为0.5O时说明未发生静态沉降，SF大于0．52时说明静态沉降稳定性较差。该方法利用钻井液常规测试仪器，操作方法简单，适合现场使用。但是计算静态沉降因子时未考虑脱水收缩作用，即上层游离液体未参与计算，实验结果与真实值会存在一定的偏差。。 3、必要性 随着深地工程的持续深入推进，高温高密度钻井液的应用
